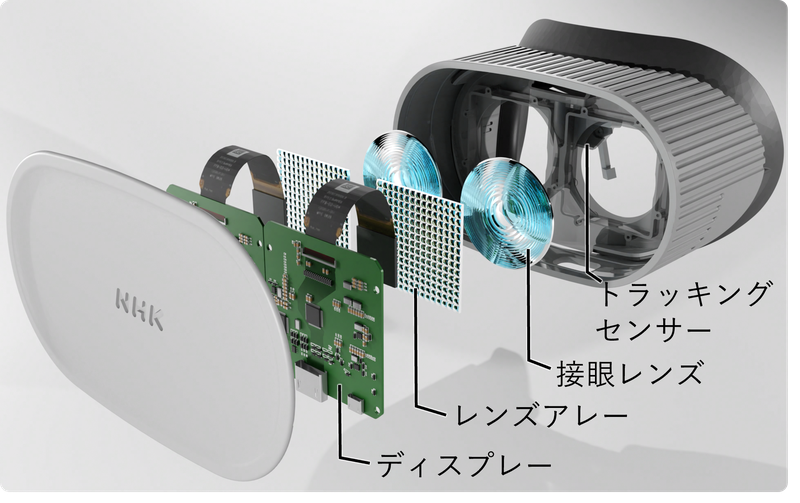

NHK放送技術研究所（技研）は、実世界に近い自然な見え方で、視覚疲労の少ないバーチャルリアリティー（VR）体験の実現を目指し、「ライトフィールド方式」を採用したヘッドマウントディスプレー（以下、ライトフィールドHMD）の開発を進めている。 今回、役割が異なる2種類のレンズを接触して配置する独自の光学系と、高精細なマイクロディスプレーを組み合わせることで、従来よりも大幅な薄型化と高精細化を両立したライトフィールドHMDを開発した（図1）。

開発の背景：なぜ従来のVRは目が疲れるのか？

一般的なVRゴーグル（HMD）は、2枚のディスプレーの映像をそれぞれレンズで遠方に拡大表示し、左右の目に少しずれた映像（視差）を見せることで立体感を作り出している。しかし、この二眼方式には「視覚疲労」という課題があった。
映像上の物体が前後に動いても、目のピント（焦点）はレンズで拡大されたディスプレーの位置に固定されたままとなることで、「視差によって知覚される奥行き位置」と「目のピントを合わせている位置」が一致せず、疲労や不快感の要因になると考えられている。

「ライトフィールド方式」による解決

ライトフィールドは、物体から放たれて目に到達する「光線の集まり」を再現する技術である。実世界で物を見るときと同じように、見たい位置に目のピントを合わせることができるため 、長時間視聴しても疲れにくい、自然な3次元映像の表示が可能になると期待されている。

技術的ポイント①：光学系の大幅な薄型化

従来のライトフィールドHMDには、装置が大きくなってしまうという課題があった。

■従来の仕組み（中間像を形成して拡大）
従来のライトフィールドHMDは、ディスプレーとレンズアレーで一度空中に中間像を形成し、それを接眼レンズで拡大することで遠方に3次元映像を表示していた。しかし、この方法では、レンズアレーと接眼レンズの間に約4cmの間隔が必要となり、HMDが大きくなることが課題になっていた（図2）。

1) レンズアレー： 微小なレンズを平面状に並べた光学素子
2) 中間像： レンズアレーによってディスプレーの背後に形成される微小な3次元映像

■今回の新技術

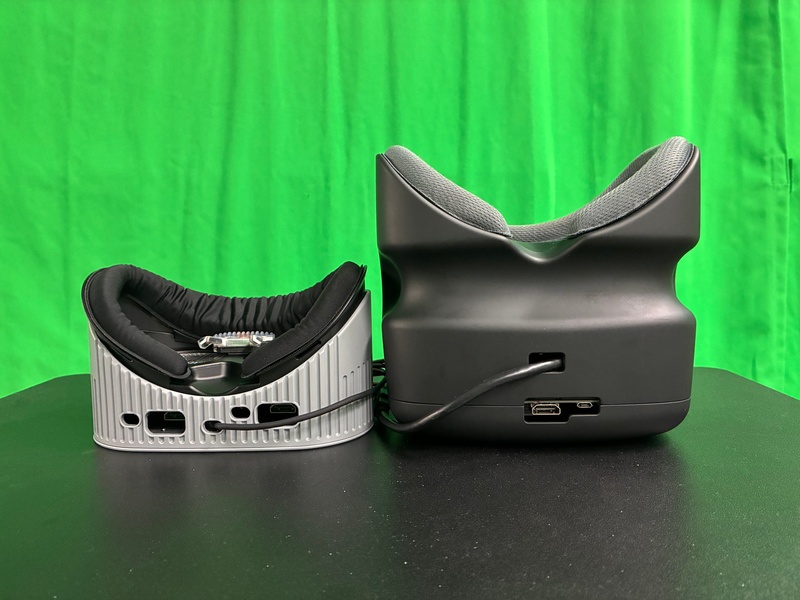

今回、レンズアレーと接眼レンズを接触配置する新しい光学系を考案した。接触させることで実質的に1枚の光学素子として機能させ、光線制御と集光を同時に実現するとともに、この光学系に適した要素画像群の生成手法を組み合わせることで、中間像を介さず直接3次元映像を目に届けることに成功した。光学系の奥行きを従来比で79%削減し、大幅な薄型化を達成した。

技術的ポイント②：高精細な映像をリアルタイムで表示

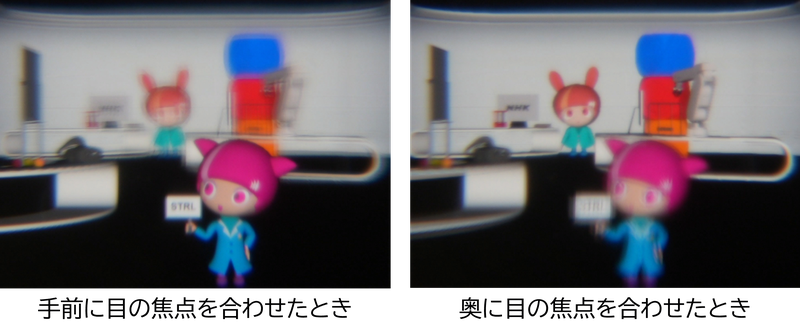

薄型化に加え、「高精細マイクロディスプレー」を採用した。さらに、膨大な光線の計算を高速で行う「レイトレーシング技術」による要素画像の高速生成と組み合わせることで、高精細な3次元映像をリアルタイムに表示できることを確認した（図3）。

3) レイトレーシング技術： 光源から出て光学系を通過する光線の経路を追跡し、映像を生成する描画手法
4) 要素画像： 3次元映像をつくる光線の色や明るさの情報が含まれた映像

今後の展望

本技術は、5月28日（木）から31日（日）まで開催される「技研公開2026」で展示される。今後は、3次元映像の高精細化と表示範囲の拡大に向けた改良を進め、教育、医療、エンターテインメントなど、さまざまな分野で活用できる、自然で視覚疲労の少ない快適なHMDの実現を目指す。
